Agenda

• Canvas 在 ECharts 中的应用

  Why Canvas ?

  碰到的问题以及方案

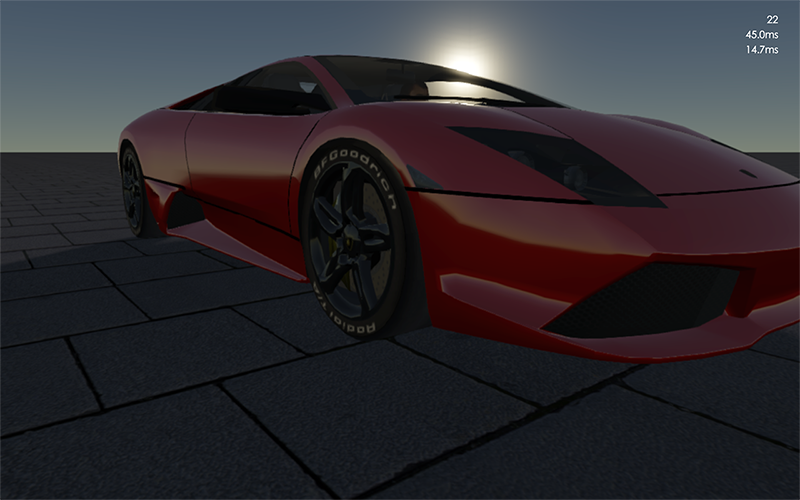

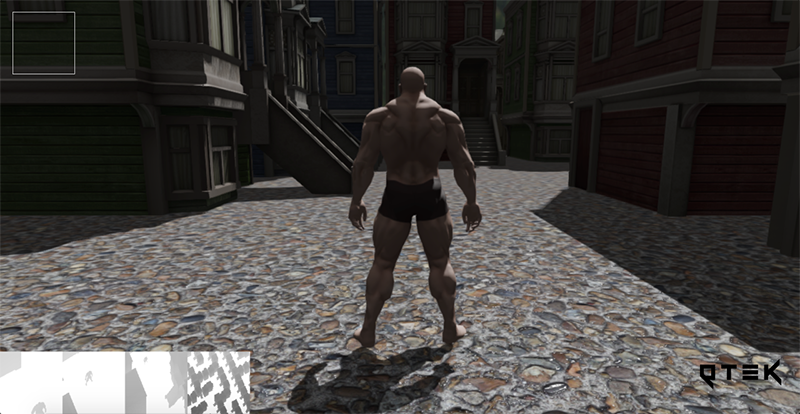

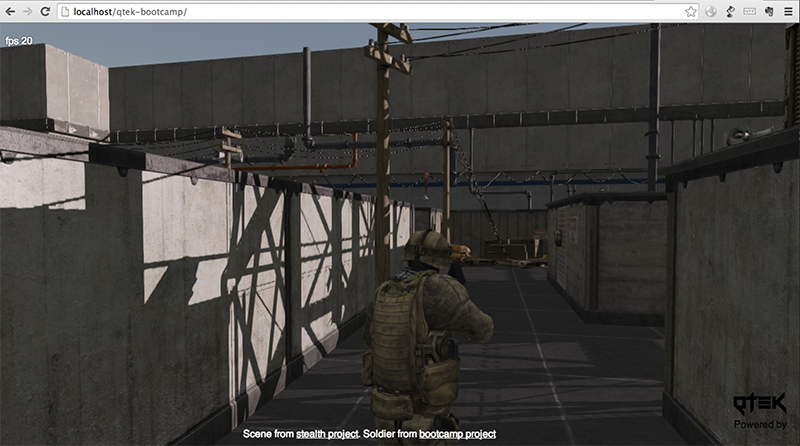

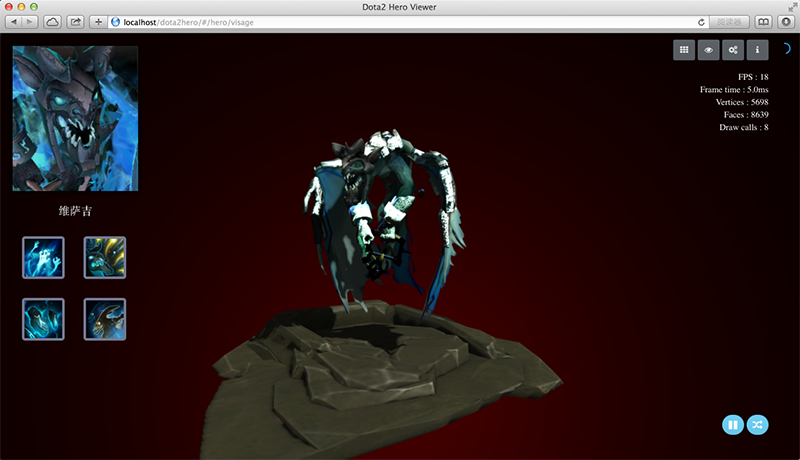

• WebGL 在 ECharts-X 中的应用

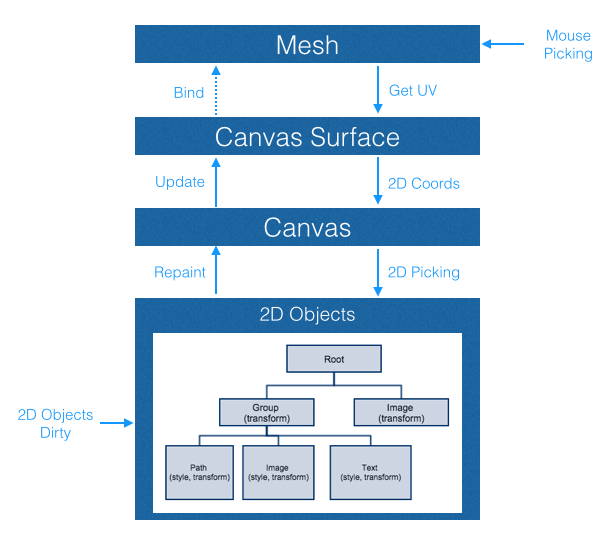

  在 WebGL 中使用 Canvas

• 性能
• 特效绘制
• 像素操作

像素操作 - 全国 GDP 网格分布热力图

• 像素写入数据

  createImageData

  putImageData

• 颜色映射

Canvas 的问题

• 没有图形对象的管理

  层级 Hierarchy

  样式 Style

  变换 Transform

• 鼠标事件处理

ECharts 中的方案

图形的管理 - 层级树

图形的管理 - 绘制

• 遍历整个树

  计算每个节点变换矩阵(平移，旋转，缩放)

  找到图形，更新包围盒，裁剪

  放入渲染列表

• 渲染列表排序

  zlevel, z

• 遍历渲染列表依次进行绘制

事件管理

• 容器绑定代理事件
• 反向循环渲染列表判断鼠标是否在某个图形上
• 图形事件分发与冒泡

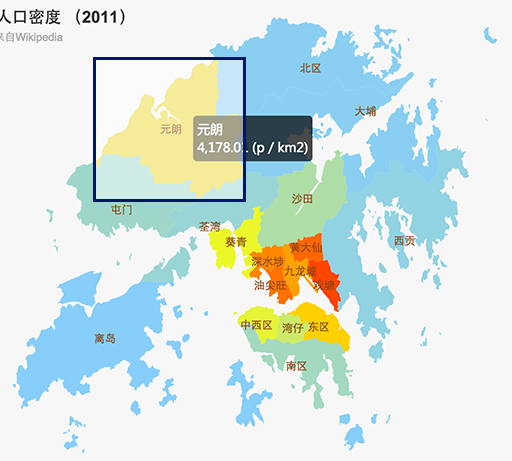

判断鼠标是否在图形上

• 鼠标坐标变换
• 包围盒粗略判断

  快，不精确

  适合文字，图片

• 路径与鼠标相交的精确判断

包围盒的计算 - getBoundingRect

路径与鼠标相交的精确判断

• isPointInPath
  isPointInStroke

  每次都需要重新构建路径

  excanvas 不支持

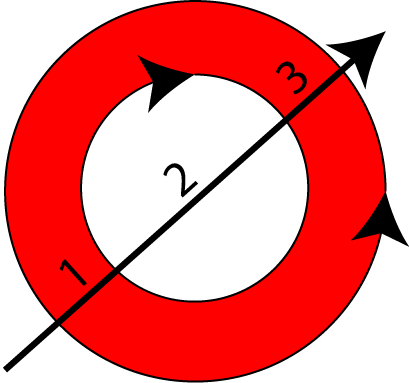

• 根据图形形状判断
• JS 实现 isPointInPath 和 isPointInStroke

JavaScript 实现

路径数据存储 - Path

var path = new Path(ctx);
path.moveTo(...);
path.lineTo(...);
...
if (path.isPointInPath(x, y)) {...}
if (path.isPointInStroke(x, y)) {...}
...
path.fastBoundingRect();
path.getBoundingRect();

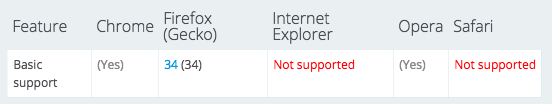

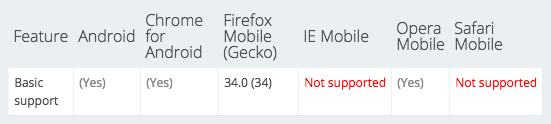

Path2D

var path = new Path2D();
...
if (ctx.isPointInPath(path, x, y)) {...}
if (ctx.isPointInStroke(path, x, y)) {...}

Summary

• Why Canvas
• 图形管理与绘制
• 事件管理

• 更高的性能
• 更好的特效
• 三维
• ...

• 绘制贝塞尔曲线

  WebGL 只支持线段绘制 - 曲线细分

• Shader 计算动画的小点位置

  减小 JS 顶点的计算量以及传输到 GPU 的开销

  float onet = 1.0 - t;
  vec3 position = onet * onet * (onet * p0 + 3.0 * t * p1)
      + t * t * (t * p3 + 3.0 * onet * p2);


• 动画的尾迹

  多个不透明度逐渐衰减的图形
